Nos produits embarquent les dernières technologies de communication, d’identification et de localisation, appliquées aux cas particuliers d’équipes en intervention dans des environnements spécifiques et souvent difficiles.
Spécialisés dans la communication multicanaux associant voix, données, images et particulièrement données issues de diagnostic (IA), nous savons que chaque situation opérationnelle est particulière.
Nos outils permettent le diagnostic local des équipements, dans un environnement sécurisé permettant de récupérer les données de fabrication, les manuels d’entretien, les historiques de maintenance, les références de pièces détachées
Ils permettent la mise en relation de moyens humains (commandos) ou matériels (essaims UAV, GNV, ..) déployés , entre eux et avec des postes de commandement en facilitant la transmission d’informations globales, son partage et son analyse, et la prise de décision dans les délais les plus courts,
Nous sommes très conscients que l’accès aux données améliore la sécurité et la qualité de prise de décision de vos personnels sur le terrain.
Diagnostic Tools

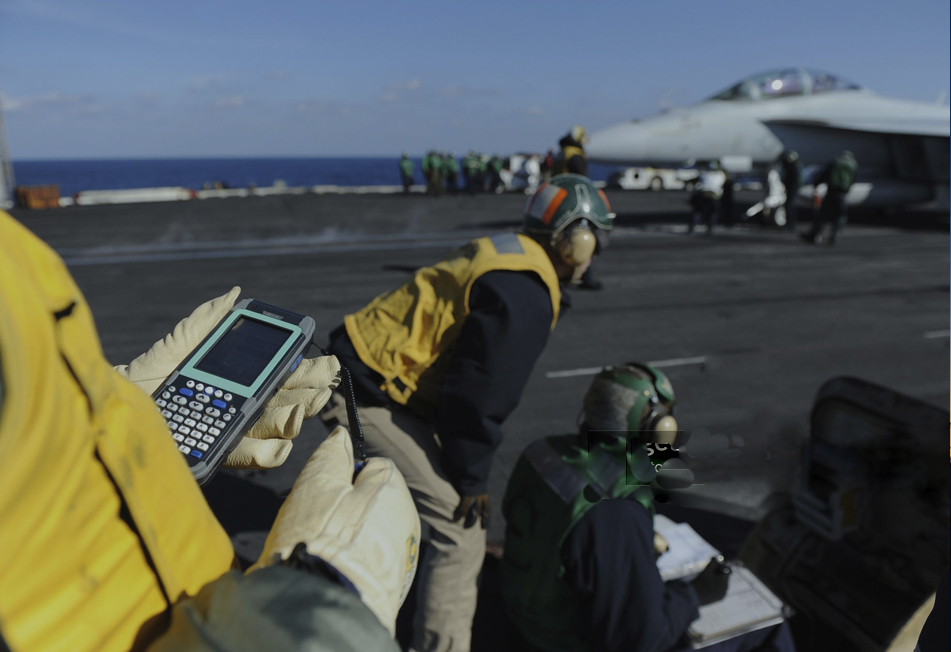

Forte de son expérience de PDA (assistant digital portable) intégrant une carte électronique de diagnostic des systèmes d’armes MBDA embarqués sur Rafale et Mirage 2000, BNB propose des outils portables durcis embarquant des logiciels d’analyse de données et capables de répondre aux besoinsd’information métier, d’équipes en action, pour diagnostiquer et résoudre localement leurs éventuels problèmes.
BNB conçoit, fabrique et fournit des outils de diagnostic ou d’autodiagnostic pour répondre aux besoins de décision rapide avant d’engager du matériel sur un théâtre d’intervention. Transposées des développements du monde automobile, ces technologies améliorent la connaissance des équipements et leurs performances attendues, au moment critique
Militaire
Client MBDA :

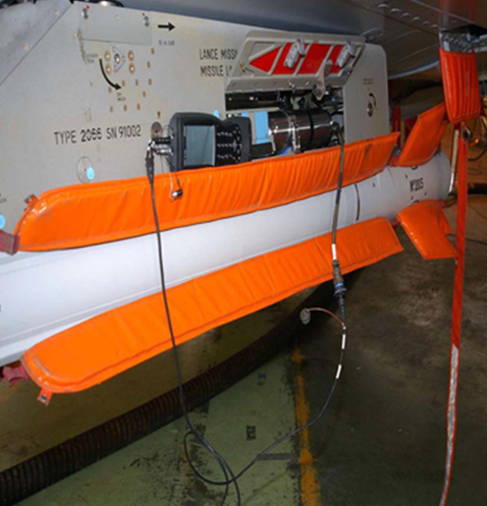

Outil de diagnostic du système de missiles embarqués (Mirage 2000, Rafale)
Cet outil permet de valider l’aptitude à la mission d’un système d’arme embarqué, en vérifiant particulièrement la condition des bouteilles haute pression (BHP) servant à l’éjection du missile tiré. Il contrôle les sous-ensembles électriques de la BHP (capteur de pression, sonde de température, résistance de réchauffage, shunts de présence)
- il effectue la mesure de la pression et de la température du gaz à partir des capteurs de la BHP
- la comparaison des résultats par rapport à un domaine préalablement défini permettant d'établir les diagnostics suivants:
- BHP apte ou inapte au tir,
- BHP apte ou inapte à l'alerte opérationnelle,
- Etat du gonflage par rapport aux tolérances.

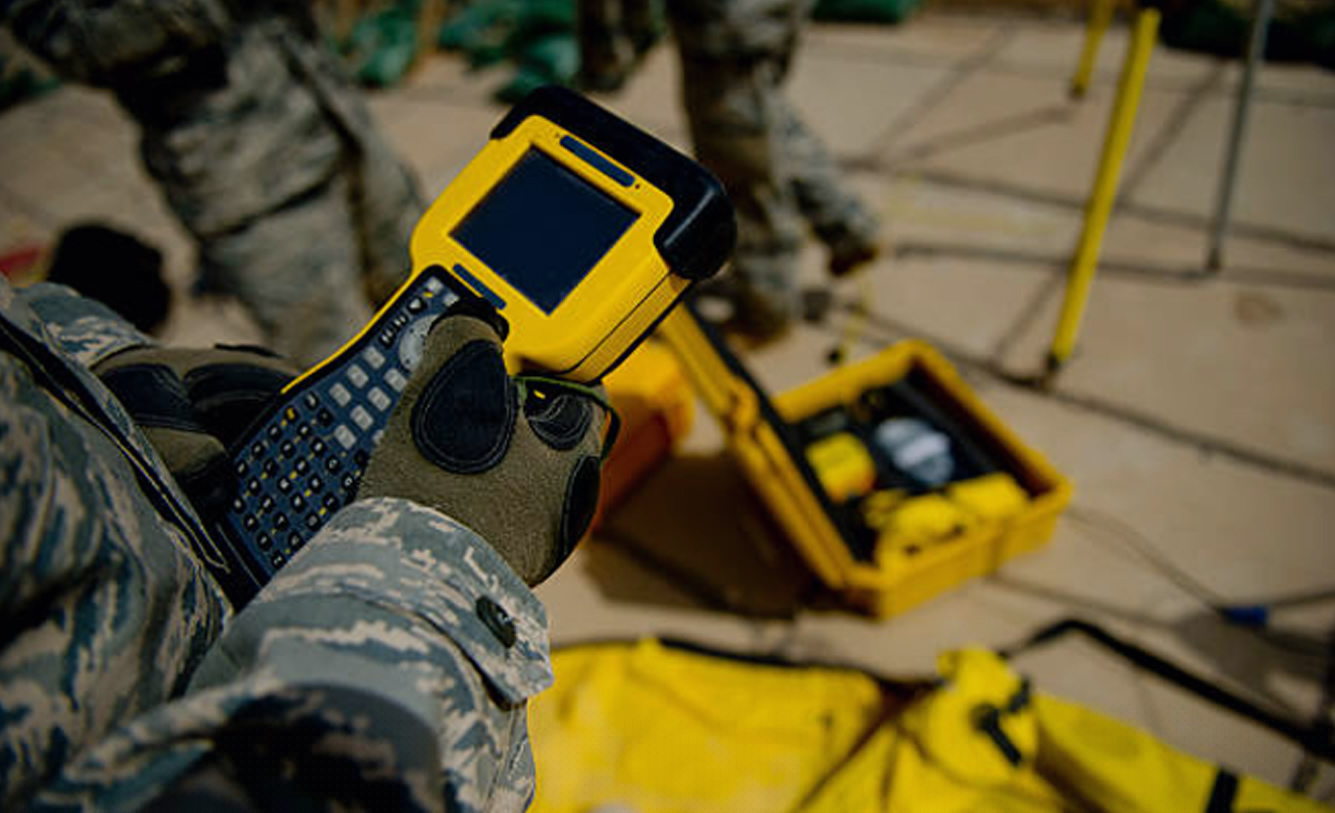

Le moyen autonome de vérification se présente sous forme d’une valise diagnostic contenant un boîtier de test, le PDA durci (produit du marché modifié + électronique spécifique à l’application, des accessoires bouchons et câbles.
Le boîtier de test intègre les éléments suivants:
- Un module d'alimentation interne permettant de rendre le moyen autonome et si nécessaire compatible d'une alimentation externe,
- les ressources nécessaires aux mesures et aux traitements associés,
- l'alimentation du capteur de pression de la BHP,
- un connecteur de raccordement à la BHP,
- une IHM.
Fonction IHM / logiciel:
- L'IHM permet l'affichage visualisation des résultats des tests suivants sous forme de GO/NOGO:
- autotest,
- test des straps de la BHP,
- test de la sonde de température,
- test du capteur de pression,
- test de la résistance de réchauffage.
- L'IHM comporte:
- une indication vis à vis de l'aptitude de la BHP à remplir sa mission,
- une indication vis à vis de l'aptitude de la BHP à tenir l'alerte opérationnelle,
- une indication de l'état de gonflage par rapport aux tolérances sous forme d'un pourcentage ou d'une représentation de type échelle analogique.
- L'IHM permettre la lecture de la température en °C et de la pression en bars.
- Les éventuels messages affichés à l'opérateur (hors marquages permanents) libellés en Bilingue Français/Anglais.

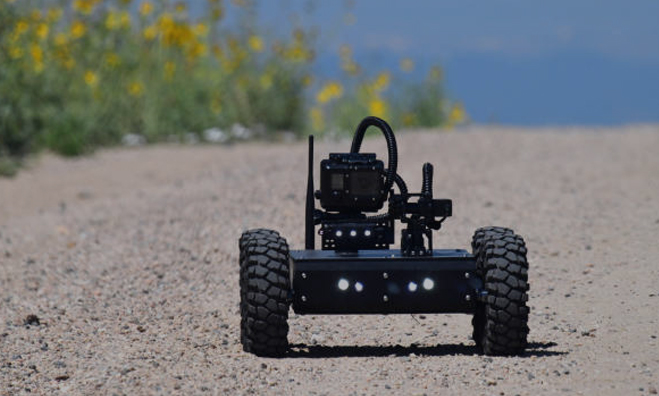

Robotique
D’une manière identique au monde automobile et aéronautique,les UAV et UGV actuels vont intégrer des électroniques d’auto diagnostic, permettant d’informer les opérateurs des causes des pannes éventuelles, de structurer le partage des opérations de réparation sur site, ou en retour atelier, et de développer la maintenance à distance de la part des constructeurs.
Automobile
Nous avons livré les outils de récupération des données de l’OBD (On Board Diagnostic) de Renault pour les véhicules depuis la Laguna II.
Nous livrons actuellement les outils de diagnostic de bout de chaine des chaines de fabrication des voitures électriques PSA en Europe
Electromécanique
Ce secteur a longtemps fait l’objet des soins attentifs d’équipes spécialisées à demeure, mais la réduction des effectifs et l’externalisation des maintenances poussent au besoin d’outils de diagnostic évolués à la disposition de ces équipes moins formées/ informées, pour les assister dans leur tâche.
Communication Tools
BNB fournit des équipements de communication durcis, systèmes utilisés dans les marchés de Défense et de sécurité civile, dans des combats collaboratifs (que ce soit à la guerre, ou contre un incendie) imposent des nécessités d’interopérabilité de matériels essentielles pour atteindre les performances attendues.
Elle participe particulièrement au mouvement d’innovations rapides, engendrées par les possibilités du GSM se substituant progressivement aux radio classiques, pour les équipes spéciales.
Nous fournissons les plateformes dans lesquelles différentes informations VDI (visu, son, commandes, radio) viennent s’agréger pour être ensuite diffusées, partagées, analysées, recombinées pour permettre une prise de décision efficace.
Dans un environnement en évolution rapide où les familles d’appareils ne communiquent pas forcément sur les mêmes standards physiques ou logiciels, où les temps de latence de communication constituent un frein à la performance, …
Militaire
Client MBDA :
Outil de diagnostic du système de missiles embarqués (Mirage 2000, Rafale)
Cet outil permet de valider l’aptitude à la mission d’un système d’arme embarqué, en vérifiant particulièrement la condition des bouteilles haute pression (BHP) servant à l’éjection du missile tiré. Il contrôle les sous-ensembles électriques de la BHP (capteur de pression, sonde de température, résistance de réchauffage, shunts de présence)
- il effectue la mesure de la pression et de la température du gaz à partir des capteurs de la BHP
- la comparaison des résultats par rapport à un domaine préalablement défini permettant d'établir les diagnostics suivants:
- BHP apte ou inapte au tir,
- BHP apte ou inapte à l'alerte opérationnelle,
- Etat du gonflage par rapport aux tolérances.
Le moyen autonome de vérification se présente sous forme d’une valise diagnostic contenant un boîtier de test, le PDA durci (produit du marché modifié + électronique spécifique à l’application, des accessoires bouchons et câbles.
Le boîtier de test intègre les éléments suivants:
- Un module d'alimentation interne permettant de rendre le moyen autonome et si nécessaire compatible d'une alimentation externe,
- les ressources nécessaires aux mesures et aux traitements associés,
- l'alimentation du capteur de pression de la BHP,
- un connecteur de raccordement à la BHP,
- une IHM.
Fonction IHM / logiciel:
- L'IHM permet l'affichage visualisation des résultats des tests suivants sous forme de GO/NOGO:
- autotest,
- test des straps de la BHP,
- test de la sonde de température,
- test du capteur de pression,
- test de la résistance de réchauffage.
- L'IHM comporte:
- une indication vis à vis de l'aptitude de la BHP à remplir sa mission,
- une indication vis à vis de l'aptitude de la BHP à tenir l'alerte opérationnelle,
- une indication de l'état de gonflage par rapport aux tolérances sous forme d'un pourcentage ou d'une représentation de type échelle analogique.
- L'IHM permettre la lecture de la température en °C et de la pression en bars.
- Les éventuels messages affichés à l'opérateur (hors marquages permanents) libellés en Bilingue Français/Anglais.
GIGN/ RAID / BRI
Hub mobile de communication dans le cadre du projet PC-Storm, piloté par le ST (SI)2 du Ministère de l’Intérieur
Our company BNB SAS has been awarded jointly with our long time partner AcelGenesys, the development of a new communication system for French special forces.
The rationale behind this request for development was:
the urgent need to allow the routing and sharing the many information gathered efficiently on a battlefield (video, radio at various standards, sensors, gsm communication, gps, ..) and immediate response of many participants working remotely in a control room , in a distant office or hot room, and the team on the ground.
the need to allow more technologies to be shared in these system, corresponding to the new developments of systems of systems (helicopter + drones for example), remote automated devices to be driven (robotics) and Artificial intelligence participation in the decision process.
This was an upgrade of 15 years old previous equipment, to allow the abandon of certain ancient standards, and the inclusion of new highly performant technologies Middle term obsolescence of certain radio standards (such as radio)
the need to cater new standards in communication allowed by smartapps, on mobile phone, and particularly the possibility to open on one smartphone many conference rooms, with different participants, and choose instantly to open up to 4 conferences at the same time for one user the need to integrate innovative technologies in the field of communications, such as whispering communication in the middle of loud noise of deflagrations that would be filtered, or silent communication through intelligent recognition of mandibles movements only
Our role was :
AcelGenesys : integration in casings, atex implementation if necessary, maintenance BNB SAS : Electronic development and electronics supply, and programming the systems in various configurations dictated by the forces (sea, air, city police, rural Gendarmerie) The contract included in // some other partners, separately for the mobile phone or radio supply, for the smartapp on GSM (Cross call – france), for the audio helmet (Peltor) etc
A. Our proposal:
Before describing details of the product capabilities, we wish to express our proposal: We have the strong intuition, that such a tool would be very useful for:
- staff working on container fields, preparing shipments, and having to report to control rooms, crane operators, send audio messages, send images, retrieve orders in a disturbed environments (a lot of steel chemneys, unfavorable to radio communications)
- staff working on boats, isolated, at high risks, willing to send alarms or signals, able to telemeter / telecommand some equipment and command room
- staff in oil rigs, offshore drilling, barges and other hazardous situations Of course, the current product might be a little oversized in term of functionalities, and we propose to abandon certain of these functionalities, to produce a cost effective, highly performant solution for your company, based on the latest technologies available.
B. Detail of the product:

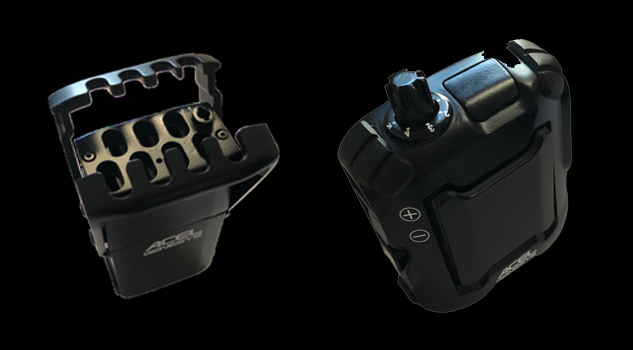

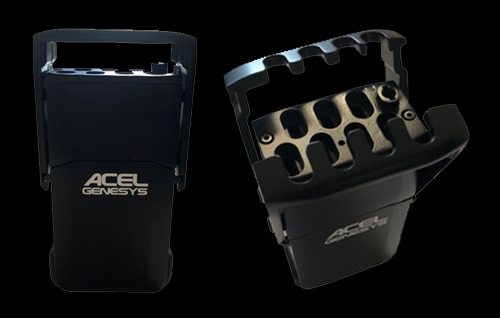

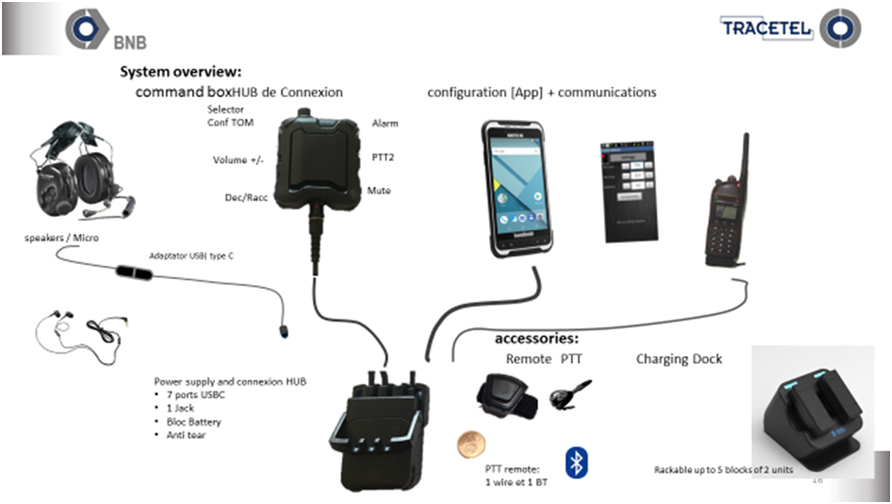

Our product is made of 2 sub-systems, connected by a bus and accessories
- One IP54 command box, that the agent will bear on his chest: This command box allows him to set the parameters of all the communications he wants to send, choose channels, set the volume, press the central part of the box as an alarm, command / action some equipment to act through a push button. 5 channels are selectable, on the rotating button. The central button is used for emergency situation of for a push to talk option. the side buttons are usually parametered as telecommand, or tele-operation of remote devices. All these buttons can be reconfigured as per the client need.
- The IP54 power supply and Equipment Hub connection box :This Hub box is hanging to the belt or in a specific pocket sewn of the agent’s uniform .This box contains a battery allowing 12 h continuous operation in harsh environment, necessary both the command box and the connection box to function.The battery is easily interchangeable with a fresh pack. In case of urgency, this battery may be used as a power bank for any of the equipment connected on the box, in case of power shortage; this may be vital in special forces operations. On top of the casing, there are 7 USB (c) connectors, allowing different equipment to be connected (gsm, radio, Gopro, telecommands) and one audio jack connector for an audio helmet. these connections are also feasibles with Lemo, Jack, Fisher, HRS. these connectors are waterproof cables are retained by a form of jaw that will prevent tearing during operations The hub includes a Blue tooth connector, that can connect additional equipment through Blue tooth
- Accessories :
Accessories include a charging dock allowing the refilling of 2 power supply boxes at the same time.
some custom made equipment may be added such a blue tooth telecommands, or linked push to drive.
at this stage , we do not detail the range of accessories that we may supply, but we will be happy to discuss your needs.
Sécurité civile
De même pour les pompiers, les forces de sécurité, et toutes les équipes en intervention difficile, les outils de télécoms que nous développons constituent une véritable ligne de vie, assurant la sécurité globale des personnels

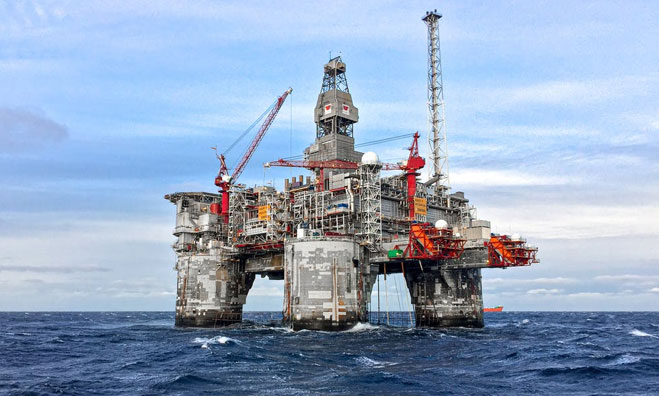

Offshore / pétrolier
Ce secteur nécessite des outils de communication mais libres, adaptés à un environnement très exigeant, où le cahier des charges imposera des niveaux d’étanchéité et des caractéristiques ATEX contraignantes
génie civil
le secteur des travaux souterrains, mines, tunnels, travaux publics au tunnelier sous pression ou non permet l’accès d’un petit nombre de personnes dans des atmosphères confinées, avec risques d’effondrement du front de taille, d’explosion, de coulées, qui rendent le travail périlleux, et les appels au secours en temps réel indispensables.
maritime
les interventions de sécurité en mer sont parmi les opérations les plus dangereuses, quand un petit nombre d’agent sont chargés d’inspecter un navire suspect, ou d’intervenir sur un navire endommagé. la capacité à travailler les mains libres, en transmettant des images de l’intervention à un poste de commandement est une fonction de sécurité essentielle.
parcs industriels

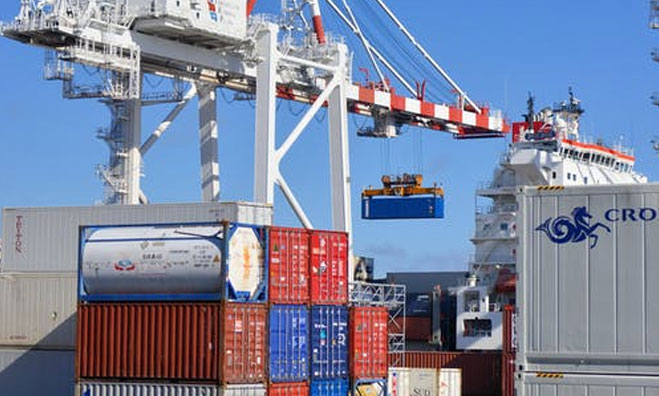

Les parcs de conteneurs, par exemple, exigent des communications dans des environnements difficiles. L’opérateur à terre, se trouve dans une cage de Faraday, constituée par les piles de conteneurs, en manque de visibilité et cherche à transmettre des instructions à des opérateurs distants, grutier, navire en cours de chargement, poste de commandement.
